Диагностические разъемы Ваз и их распиновка

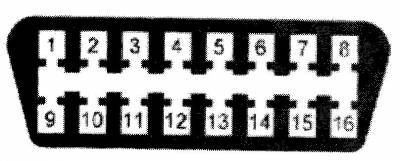

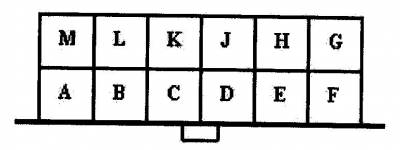

На автомобилях ВАЗ применяются диагностические разъемы: * прямоугольной формы на 12 контактов - для всех инжекторных моделей, кроме части моделей выпускаемых после 2002г. и имеющих разъем OBD. * в форме трапеции 16 контактный разъем который устанавливается на часть моделей после 2002 г. имеющих системы управления BOSH MP7.0, BOSH MP7.9.7, Январь-7.2 Прямоугольный разъем (12 контактный) располагается обычно в салоне под бардачком со стороны переднего пассажира. Назначение выводов диагностического разъема Вывод - Назначение A - Масса B - L-линия диагностики (не всегда разведена) D - СО-потенциометр (не всегда разведена) G - Управление бензонасосом H - Питание +12В (не всегда разведена) M - K-линия диагностики 16 контактный разъем в виде трапеции (ОВD) обычно располагается со стороны водителя под торпедой Назначение выводов диагностического разъема Вывод - Назначение 2 J1850 Шина + 4 Заземление кузова 5 Сигнальное заземление 6 Линия CAN-High, J-2284 7 К линия диагностики (ICO 9141-2 и ICO/DIS 1430-4) 10 J-1850 Шина - 14 Линия CAN-Low, J-2284 15 L- линия диагностики ICO/DIS 14230-4 16 Питание +12 В от АКБ Диагностические разъемы Ваз и их распиновка
|
