Технологию FSI (Fuel Stratified Injection — «послойный впрыск топлива») по каким-то причинам стали называть «самой передовой», «самой инновационной» и так далее.
Обидно за «товарищей японцев»!
Потому что именно они применили эту технологию самыми первыми в массовом производстве, только назвали ее проще: «Система GDI». И нам она более знакома и понятнее. Да, в двигателях системы FSI есть некоторые отличия. Вот мы и постараемся их немного подразобрать…
Наше знакомство с системой FSI начнем с самого сложного — с топливного насоса высокого давления, а уж потом перейдем непосредственно к самой системе впрыска — что она, какая она, сколько видов впрыска у нее.
Топливный насос высокого давления (далее — ТНВД), установлен на корпусе распределительных валов и приводится в действие от двойного кулачка на впускном распределительном вале. Этот ТНВД создает давление в топливной системе около 100 Бар.
Конструкция: одноплунжерный насос высокого давления, имеющий регулировку по подаче топлива. То есть, ТНВД подает в систему только такое количество топлива, которое требуется в данный момент или в тот момент, который предстоит через определенный промежуток времени.
Циклы работы ТНВД системы FSI
Поступление топлива

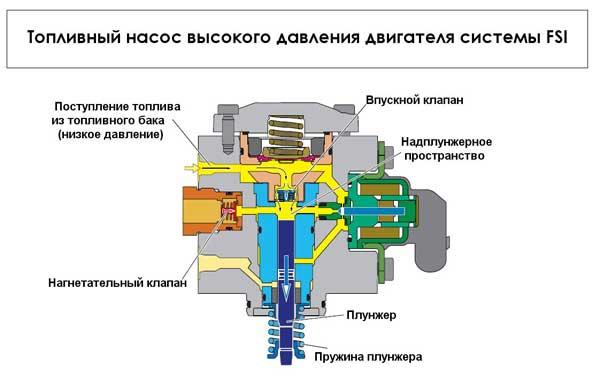

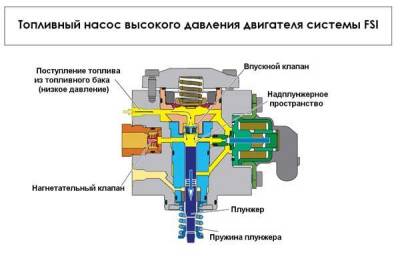

Под действием возвратной пружины плунжер насоса перемещается вниз (на рис. 1 — внизу):
Объем надплунжерного пространства увеличивается и, вследствие закона Паскаля, давление в нем значительно уменьшается. Создается разность давления между системой низкого давления и давлением в надплунжерном пространстве. Вследствие этого открывается впускной клапан и топливо поступает в надплунжерное пространство. Нагнетательный клапан (на рис. 1 — слева) остается закрытым, так как давление топлива в системе высокого давления превышает величину давления в надплунжерном пространстве.

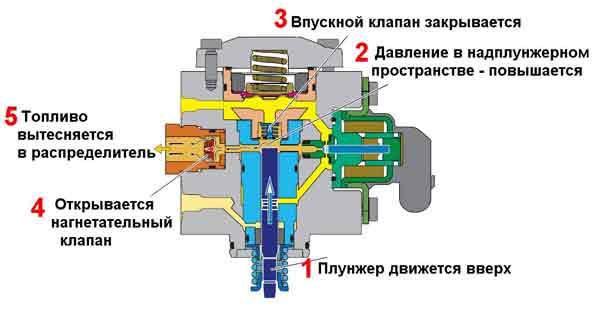

Создание давленияПри движении плунжера вверх, давление в пространстве над ним повышается, в результате чего впускной клапан закрывается:
При превышении давления в надплунжерном пространстве над давлением в распределителе топлива — нагнетательный клапан открывается и топливо вытесняется в распределитель.
Регулирование давления топливаКогда давление топлива повышается до запрограмированного значения, в обмотку клапана регулирующего давление, подается ток (на рис. 3 — справа):
Игла клапана поднимается и топливо перетекает во впускную полость. В результате этого давление в надплунжерном пространстве снижается и нагнетательный клапан закрывается.

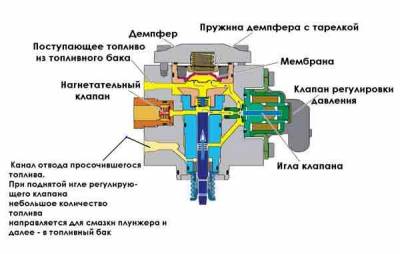

Встроенный в ТНВД демпфер (на рис. 3 — вверху), предназначен для сглаживания скачков давления, которые возникают в тот момент, когда открывается нагнетательный клапан и одновременно он сглаживает пульсации давления в системе низкого давления (по линии: подкачивающий топливный насос в топливном баке — топливный фильтр — впуск в ТНВД).
Обратить внимание надо на специальный канал для отвода просочившегося топлива (на рис. 3 — слева-внизу). Определенное количество топлива используется для смазки плунжера, остатки направляются в топливный бак по «обратке».
А теперь можно вернуться и вспомнить опубликованные ранее фотографии в нашем разделе «GDI», где были показаны форсунки, снятые «чисто по-русски» — при помощи «молотка и какой-то матери».

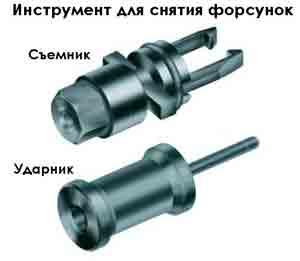

Такие форсунки уже не годились для повторной установки (да, их ставили потом обратно, естественно, но согласно любой технологии такие форсунки должны идти «на выкид»). Для снятия форсунок и вообще, для такой операции под названием «работа над форсунками», существует специальный инструмент:
Если в мастерской, которая специализируется на диагностике и ремонте систем непосредственного впрыска топлива, такого инструмента — нет, то Вам, имеющему такой двигатель, стоит «немного» призадуматься и сделать для себя определенные выводы…
