Приборы освещения

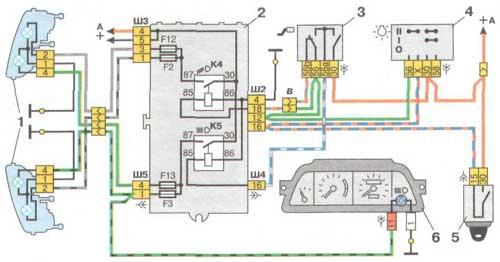

_{Схема подключения блок-фар с однонитиевыми лампами ближнего света}

_{1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар; 4 — переключатель наружного освещения; 5 — выключатель зажигания; 6 — комбинация приборов с контрольной лампой дальнего света фар; А -к источникам питания; К4 — реле включения ближнего света фар; К5 — реле включения дальнего света фар.}

На автомобиле установлены две блок-фары производства Bosch или АО Автосвет, объединяющие фары ближнего и дальнего света, лампы габаритного (стояночного) света и указатели поворота. Блок-фары различаются по конструкции. Фара ближнего света Автосвет — с плоским экраном и линзой между лампой и рассеивателем, рассеиватель блок-фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света. Фара ближнего света Bosch — без линзы, с экраном-колпачком на лампе, лампа габаритного света — в фаре ближнего света. Указатели поворота у обеих блок-фар одинаковые, точки крепления совпадают: вверху — болтами к верхней поперечине рамки радиатора, внизу — гайкой к шпильке на кронштейне брызговика и болтом — к стойке рамки радиатора.

В фарах устанавливаются однонитиевые лампы ближнего и дальнего света. При включении ближнего света фар горят лампы ближнего света, а при включении дальнего света — все лампы (и ближнего и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение включения реле при температуре 20±5°С -не более 8 В, сопротивление обмотки — 85±8,5 Ом. Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя света фар) или — независимо от положения переключателя — если водитель оттягивает на себя подрулевой переключатель (тогда включается дальний свет фар).

Гидрокорректор фар.
Cлужит для изменения угла наклона фар в зависимости от загрузки автомобиля. Он состоит из главного цилиндра, закрепленного на панели приборов, исполнительных цилиндров, установленных на блок-фарах, и соединительных трубок. Цилиндры и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой. Гидрокорректор -неразборный и ремонту не подлежит. При закисании поршней в цилиндрах, течи из цилиндров или трубок, а также если ход штоков исполнительных механизмов (в блок-фарах) отличается от величины 7±0,5 мм, замените гидрокорректор в сборе.

Наружное освещение, лампы стоп-сигнала и света заднего хода, освещение салона и багажника

_{Схема включения наружного освещения}

_{1 — лампы габаритного света в блок-фарах; 2 — монтажный блок; 3 — переключатель наружного освещения; 4 — выключатель зажигания; 5 — контрольная лампа наружного освещения в комбинации приборов; 6 — лампы габаритного света в наружных задних фонарях; 7 — лампы стоп-сигнала во внутренних задних фонарях; 8 — фонари освещения номерного знака; 9 — выключатель освещения приборов; 10 • выключатель света заднего хода; 11 — выключатель стоп-сигнала; 12 — блок бортовой системы контроля; 13 — лампы света заднего хода во внутренних задних фонарях; К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания; В — к лампам освещения приборов.}

Передние лампы габаритного света расположены в блок-фарах (см. раздел Фары), задние — в наружных задних фонарях (на крыльях автомобиля). Лампы стоп-сигнала и света заднего хода — во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педального узла тормоза). Фонари подсветки номерного знака расположены на бампере.

Габаритный свет включен, если нажат переключатель наружного освещения. Лампы габаритного света и стоп-сигнала запитаны через реле К1 контроля исправности ламп в монтажном блоке. Если какая-либо из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля загорается соответствующий индикатор. Если реле контроля ламп нет, вместо него должны стоять перемычки, иначе лампы гореть не будут.

Лампы фонарей освещения номерного знака включаются одновременно с наружным освещением, но подключены в обход реле контроля, поэтому их исправность не диагностируется.

Лампа подсветки вещевого ящика включается при включенном зажигании выключателем под крышкой ящика.

Напряжение к выключателям ламп плафона освещения салона и индивидуального плафона водителя подается также при включении зажигания. Кроме того, лампа освещения салона загорается, если открыта одна из дверей и переключатель плафона находится в соответствующем положении. Через несколько секунд после закрывания двери яркость свечения лампы уменьшается, и она гаснет. Этим управляет блок индикации бортовой системы контроля.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость ламп подсветки регулируется реостатом на панели приборов.

Лампы фонарей заднего хода загораются, если включено зажигание и замкнут выключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Указатели поворота

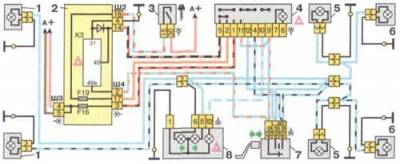

_{Схема включения указателей поворота и аварийной сигнализации}

_{1 — лампы указателей поворота в блок-фарах; 2 — монтажный блок; 3 — выключатель зажигания; 4 — выключатель аварийной сигнализации; 5 — боковые указатели поворота; 6 — лампы указателей поворота в наружных задних фонарях; 7 — переключатель указателей поворота; 8- комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации; КЗ — реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания.}

Указатели поворота (левые или правые) включаются подрулевым переключателем. Режим аварийной сигнализации (мигают все указатели поворота) включается при нажатии на соответствующую кнопку. Мигание ламп в этом режиме обеспечивается реле-прерывателем КЗ типа 493.3747 в монтажном блоке. При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от -40 до +65°С и напряжении от 10,8 до 15 В.
